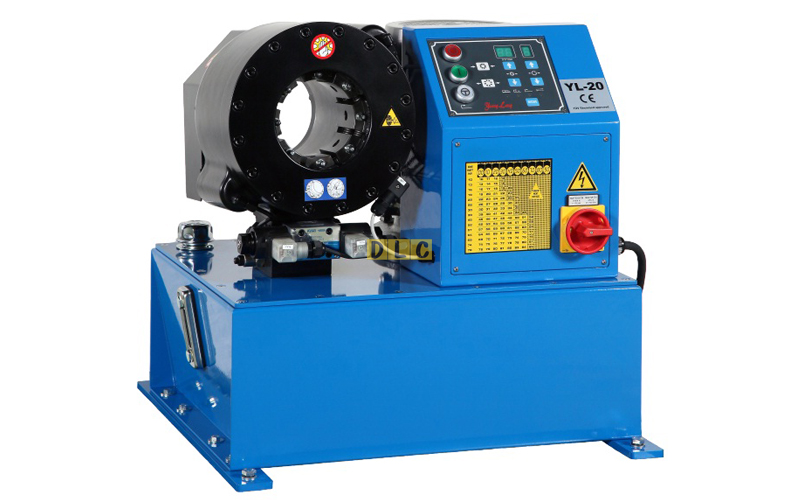

Máy bấm ống thủy lực YL-20 - Yeong Long
Máy bấm ống Yeong Long đạt tới 1700kN, chúng tôi sẽ đính kèm bộ khuôn tiêu chuẩn 9 bộ được đặt từ 14, 16, 19, 22, 26, 30, 34, 39, 45mm. Người dùng có thể dễ dàng cài đặt bộ khuôn tiêu chuẩn và tinh chỉnh kích thước cho nhu cầu của họ trên bảng điều khiển.
* Đối với các bộ điều khiển phân xưởng YL-20 / YL-20S và YL-32 của chúng tôi có thể được cài đặt trong bộ khuôn tối đa 78mm.
Định Linh là đại lý chính thức của hãng Yeong Long, nhập khẩu nguyên chiếc các loại máy với tính năng ưu việt có thể tạo ra sản phẩm tóp đầu cốt ống thủy lực theo ý muốn.
Thông số kỹ thuật máy ép tuy ô thủy lực YL-20
| 最大扣壓管徑 |
Kích thước ống tối đa |
1 1/4" |
| 扣壓範圍 ( mm ) |
Đường kính ép tối đa ( mm ) |
ψ4…ψ87 |
| 模具型號 |
Loại khuôn |
32 |
| 模具擴張度 |
Max. Opening ( mm ) |
+26 |
| 主要模具長度 |
Chiều dài khuôn tối đa( Die / Length ) |
80 |
| 馬達 ( kW ) |
Công suất động cơ ( kW ) |
3.6 |
| 電壓 ( V ) |
Điện áp cấp ( V ) |
220 / 440 |
| 泵浦 ( l / min ) |
Pump ( l / min ) |
11.5 |
| 扣壓力 ( kN ) |
Lực ép tối đa( kN ) |
1700 |
| 扣壓量 ( 每小時 ) |
Crimping Hour |
1800 |
| 噪音值 ( dB(A) ) |
Độ ồn ( dB(A) ) |
71 |
| 保護等級 |
Lớp bảo vệ |
IP54 |
| 尺寸：長 ( mm ) |
Kích thước : Chiều dài ( mm ) |
610 |
| 寬 ( mm ) |
Chiều rộng ( mm ) |
600 |
| 高 ( mm ) |
Chiều cao ( mm ) |
600 |
| 重量 ( kg ) |
Trọng lượng ( kg ) |
200 |
STANDARD DIES SET SPEC
| Mã |
32 |
32 |
32 |
32 |
32 |
32 |
32 |
32 |
| Kích thước |
14 |
16 |
19 |
22 |
26 |
30 |
34 |
39 |
| Phạm vi uốn |
14-16 |
16-19 |
19-22 |
22-26 |
26-30 |
30-34 |
34-39 |
39-45 |
| Chiều dài |
55 |
55 |
55 |
70 |
70 |
70 |
75 |
75 |
| Mã |
32 |
|
|
|
|
|
|
|
| Kích thước |
45 |
|
|
|
|
|
|
|
| Phạm vi uốn |
45-51 |
|
|
|
|
|
|
|
| Chiều dài |
90 |
|
|
|
|
|
|
|
Phụ kiện theo máy bấm ống YL-20 bao gồm:
- Bộ khuôn tiêu chuẩn, ép đường kính ∅14 – ∅52 mm
- Dụng cụ thay khuôn đơn
- Công tắc dừng tự động
- Van an toàn
- Van điện từ
Phụ kiện tùy chọn thêm khi cần
- Các loại côn cút,
- Ống thủy lực,
- Khớp nối nhanh
- Đồng hồ đo áp suất
- Dầu thủy lực
- Các loại kích thước khuôn ép theo yêu cầu
