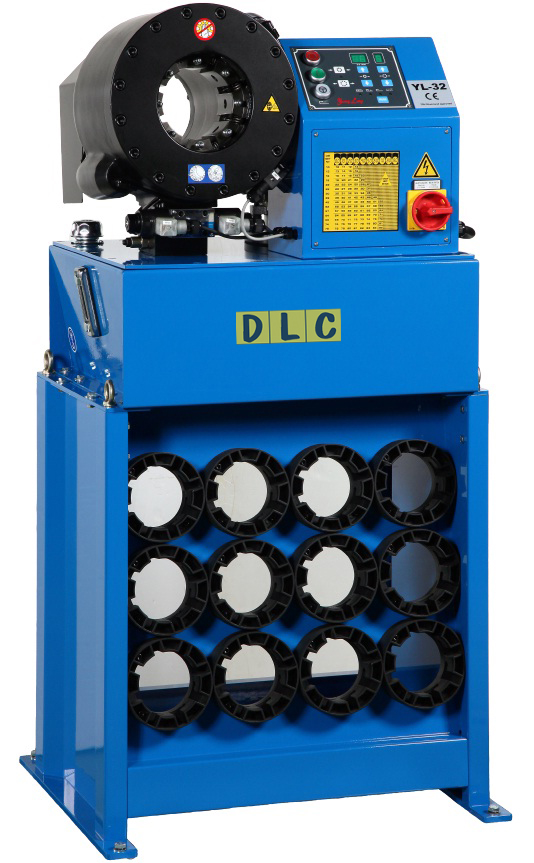

Máy tóp ống thuỷ lực Yeong Long YL-32
Máy tóp ống thuỷ lực Yeong Long YL-32 2 của chúng tôi thường được sử dụng tại cửa hàng / xưởng phần cứng.
Phạm vi của đường kính uốn là từ 4mm đến 2 inch, mà lực uốn tới 2200kN. Chúng tôi sẽ được đính kèm cho bộ khuôn tiêu chuẩn 12 bộ (14,16,19,22,26,30,34,39,45,51,63,69mm).
* Đối với bộ cài đặt tối đa, bộ khuôn có thể đạt tới 78mm.
Khác biệt đáng kể giữa model này so với YL-20S và YL-20 là khả năng ép độ mở khuôn lớn và bộ khuôn kèm theo, YL-32 có thể thay cả cụm khuôn 8 mảnh. đồng thời còn có giá đỡ treo toàn bộ khuôn
Thông số kỹ thuật
| 最大扣壓管徑 |
Kích thước ống tối đa |
2" |
| 扣壓範圍 ( mm ) |
Phạm vi uốn ( mm ) |
ψ4…ψ87 |
| 模具型號 ( mm ) |
Loại khuôn |
32 |
| 模具擴張度 |
Max. Opening ( mm ) |
+32 |
| 主要模具長度 |
Chiều dài bộ khuôn tối đa ( Die / Length ) |
80 |
| 馬達 ( kW ) |
Công suất động cơ ( kw ) |
3.6 |
| 電壓 ( v ) |
Điện áp cấp( v ) |
220 / 440 |
| 泵浦 ( l/min ) |
Bơm ( l/min ) |
11.5 |
| 扣壓力 ( kN ) |
Lực uốn tối đa ( kN ) |
2200 |
| 扣壓量 ( 每小時 ) |
Crimping Hour |
1200 |
| 噪音值 ( dB(A) ) |
Cấp độ ồn ( dB(A) ) |
71 |
| 保護等級 |
Lớp bảo vệ |
IP54 |
| 尺寸：長 ( mm ) |
Kích thước : Chiều dài ( mm ) |
680 |
| 寬 ( mm ) |
Chiều rộng ( mm ) |
600 |
| 高 ( mm ) |
Chiều cao ( mm ) |
1400 |
| 重量 ( kg ) |
Trọng lượng máy( kg ) |
270 |
Bộ khuôn đúc tiêu chuẩn
| Mã |
32 |
32 |
32 |
32 |
32 |
32 |
32 |
32 |
| Kích thước |
14 |
16 |
19 |
22 |
26 |
30 |
34 |
39 |
| Phạm vi uốn |
14-16 |
16-19 |
19-22 |
22-26 |
26-30 |
30-34 |
34-39 |
39-45 |
| Chiều dài |
55 |
55 |
55 |
70 |
70 |
70 |
75 |
75 |
| Mã |
32 |
32 |
32 |
32 |
32 |
|
|
|
| Kích thước |
45 |
51 |
57 |
63 |
69 |
|
|
|
| Phạm vi uốn |
45-51 |
51-57 |
57-63 |
63-69 |
69-74 |
|
|
|
| Chiều dài |
90 |
90 |
100 |
110 |
110 |
|
|
|
Phụ kiện theo máy tóp ống Yeong Long YL-32 bao gồm:
- Bộ khuôn tiêu chuẩn, ép đường kính ∅10 – ∅74 mm
- Dụng cụ thay khuôn nhanh
- Dụng cụ thay khuôn đơn
- Công tắc dừng tự động
- Van an toàn
- Van điện từ
Phụ kiện tùy chọn
- Các loại côn cút,
- Ống thủy lực,
- Khớp nối nhanh
- Đồng hồ đo áp suất
- Dầu thủy lực
- Các loại kích thước khuôn ép theo yêu cầu
