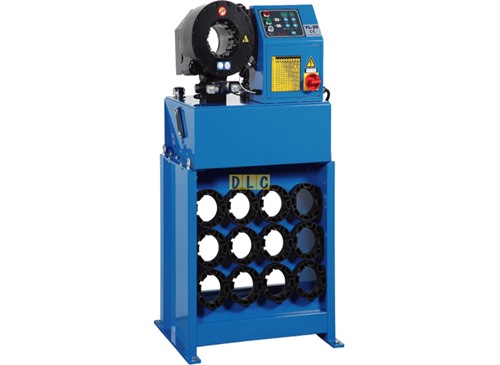

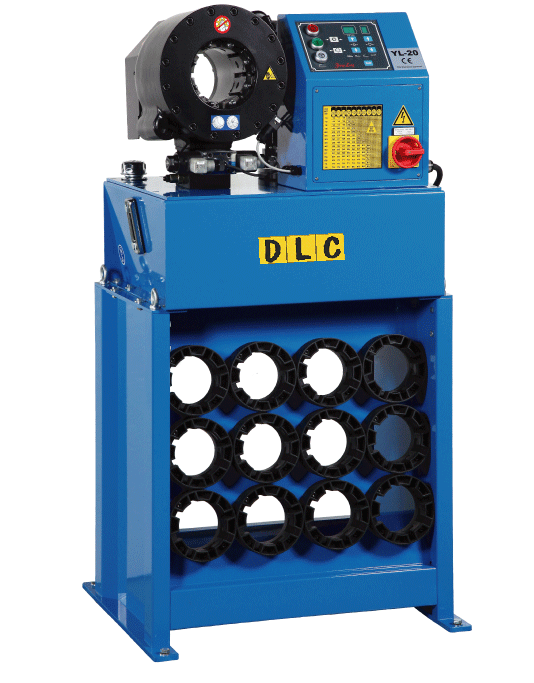

Máy bấm ống thuỷ lực Yeong Long YL-20S
Máy bấm ống thuỷ lực Yeong Long YL-20S của chúng tôi đạt tới 1700kN, chúng tôi sẽ đính kèm bộ khuôn tiêu chuẩn 9 bộ được đặt từ 14, 16, 19, 22, 26, 30, 34, 39, 45mm.
Người dùng có thể dễ dàng cài đặt bộ khuôn tiêu chuẩn và tinh chỉnh kích thước cho nhu cầu của họ trên bảng điều khiển.
Cũng dễ dàng sử dụng công cụ thay đổi nhanh để thay đổi bộ khuôn yêu cầu được đặt từ giá chết.
* Đối với các bộ điều khiển phân xưởng YL-20 / YL-20S và YL-32 của chúng tôi có thể được cài đặt trong bộ khuôn tối đa 78mm.
Thông số kỹ thuật
| 最大扣壓管徑 |
Kích thước ống tối đa |
1 1/4" |
| 扣壓範圍 ( mm ) |
Phạm vi uốn( mm ) |
ψ4…ψ87 |
| 模具型號 |
Loại khuôn |
32 |
| 模具擴張度 |
Max.Opening ( mm ) |
+26 |
| 主要模具長度 |
Chiều dài khuôn tối đa ( Die / Length ) |
80 |
| 馬達 ( kW ) |
Động cơ ( kW ) |
3.6 |
| 電壓 ( V ) |
Điện áp cấp ( V ) |
220 / 440 |
| 泵浦 ( l / min ) |
Vòng vay bơm( l / min ) |
11.5 |
| 扣壓力 ( kN ) |
Lực ép tối đa ( kN ) |
1700 |
| 扣壓量 ( 每小時 ) |
Crimping Hour |
1800 |
| 噪音值 ( dB(A) ) |
Cấp độ ồn ( dB(A) ) |
71 |
| 保護等級 |
Lớp bảo vệ |
IP54 |
| 尺寸：長 ( mm ) |
Kích thước : Chiều dài ( mm ) |
680 |
| 寬 ( mm ) |
Chiều rộng ( mm ) |
600 |
| 高 ( mm ) |
Chiều cao ( mm ) |
1350 |
| 重量 ( kg ) |
Trọng lượng máy( kg ) |
230 |
Thông số bộ khuôn tiêu chuẩn
| Mã |
32 |
32 |
32 |
32 |
32 |
32 |
32 |
32 |
| Kích thước |
14 |
16 |
19 |
22 |
26 |
30 |
34 |
39 |
| Phạm vi uốn |
14-16 |
16-19 |
19-22 |
22-26 |
26-30 |
30-34 |
34-39 |
39-45 |
| Chiều dài |
55 |
55 |
55 |
70 |
70 |
70 |
75 |
75 |
| Mã |
32 |
|
|
|
|
|
|
|
| Kích thước |
45 |
|
|
|
|
|
|
|
| Phạm vi uốn |
45-51 |
|
|
|
|
|
|
|
| Chiều dài |
90 |
|
|
Phụ kiện theo máy bấm ống YL-20S bao gồm:
- Bộ khuôn tiêu chuẩn, ép đường kính ∅10 – ∅52 mm
- Giá đỡ khuôn
- Dụng cụ thay khuôn nhanh
- Dụng cụ thay khuôn đơn
- Công tắc dừng tự động
- Van an toàn
- Van điện từ
Phụ kiện tùy chọn
- Các loại côn cút,
- Ống thủy lực,
- Khớp nối nhanh
- Đồng hồ đo áp suất
- Dầu thủy lực
- Các loại kích thước khuôn ép theo yêu cầu
